Departamento de Cirurgia – Serviço de Ortopedia

Uso do projetor do Auditório da Ortopedia

O PROJETOR

A sala da ortopedia esta equipada com projetor, computador desktop, duas câmeras de gravação de áudio e vídeo, uma câmera de projeção, cabos HDMI e VGA para conexão de notebook e lousa interativa.

Para escolher qual destas mídias será projetada na tela, basta clicar no bota Source Search do projetor ou do controle remoto. Ele vai alterando entre as opções.

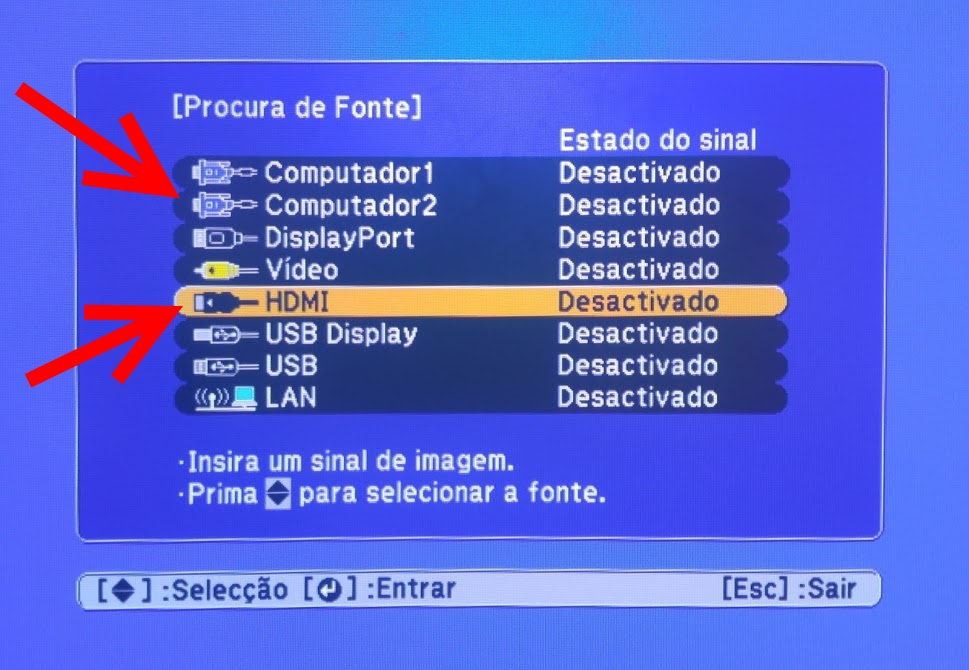

Esse botões vão colocar a seguinte telar de opções na tela de projeção:

Normalmente o projetor já seleciona a opção ativa, no caso da foto acima o HDMI. Mas se tiver mais de um dispositivo ativo será necessário escolher manualmente.

Se tiver dificuldade de entender a diferença entre os cabos de uma lida nos posts sobre Equipamentos de Projeção (clique aqui).





USANDO O DESKTOP

O projetor pode ser usado com o computador Desktop que esta na sala, ou com o Notebook do apresentador. Para usar o Desktop basta ligar que ele estará configurado para funcionar normalmente.

O monitor da mesa é independente do projetor e estará sempre funcionando.

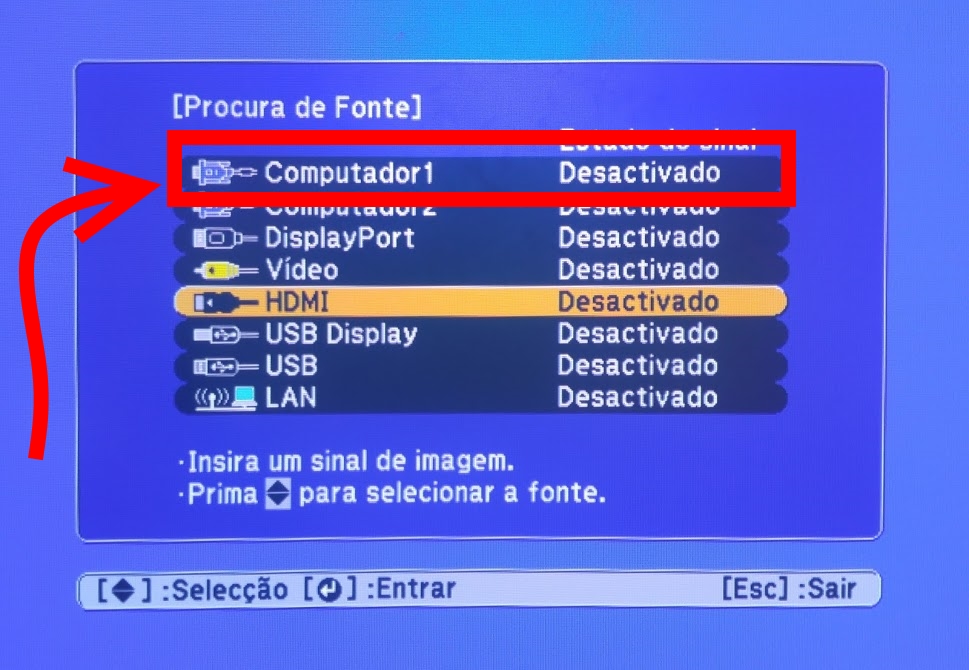

Para usar o Desktop é necessário selecionar a opção Computador 1 na tela de opções do projetor.

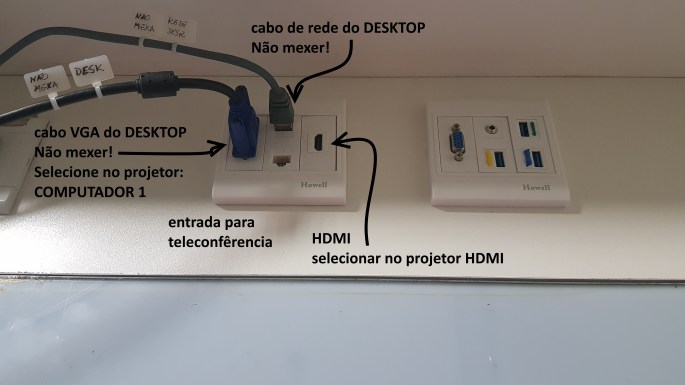

Os cabos do desktop já estao conectados, é importante não ficar retirando o VGA do desktop para evitar desgaste. Existem outras conexões para o NOTEBOOK.



USANDO O NOTEBOOK

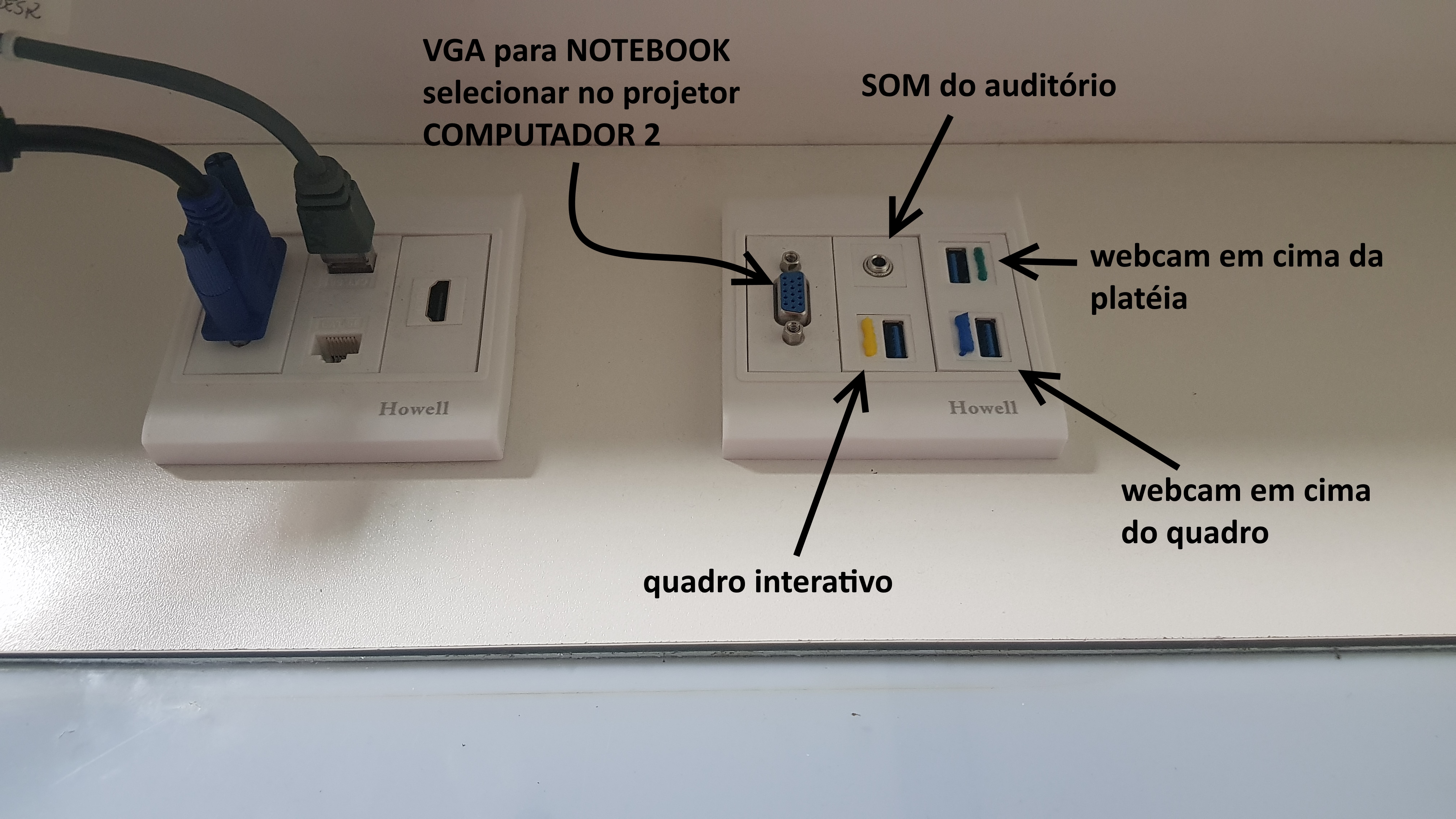

Para usar o Notebook primeiramente conecte o cabo VGA ou HDMI da mesa.







Para o notebook funcionar com o VGA selecione a opção Computador 1, para funcionar com HDMI, selecione a opção HDMI.







No controle remoto existe a opção de volume de som. Lembre que este som é do auto-falante projetor e não das caixas de som do auditório. Esta opção só funciona com cabo HDMI.

Importante: independente do cabo usado para conectar o notebook ao projetor, recomenda-se a resolução de 800 x 600 para que o enquadramento seja adequado. Resoluções mais altas vão ocupar apenas uma parte da tela.





COMO SELECIONAR A RESOLUÇÃO da TELA NO WINDOWS 7

Clique com o botão da direita do mouse na tela do desktop e selecione a opção Screen Resolution

Selecione a 800 x 600 e depois clique em OK.







PONTOS IMPORTANTES

● Mantena a tampa da lente do projetor fechada após seu uso para evitar sujeira.

  • Para mais informações sobre este projetor leia o manual do fabricante: link
  • Quem tem Smartphone com IR pode comandar o projetor por aplicativos de controle remoto. Recomendo o Smart IR Remote.
  • Para usar a tela interativa conecte o cabo USB. Para saber mais sobre a tela interativa clique aqui.
  • Para usar as caixas de som do auditório, conecte o cabo P2 na saída de áudio analógica do computador (mesma do fone de ouvido).
  • Para saber mais sobre o som do Auditório da Ortopedia clique aqui.
  • Para usar as Webcams do auditório conecte os cabos USBs das mesmas.
